Kurz gesagt:
- In der Implantologie sorgt die gezielte Nutzung von Röntgendiagnostik für sichere Planung und Behandlung. Die DVT liefert dreidimensionale Knochen- und Nervendaten, die bei komplexen Fällen notwendig sind. Für einfache Fälle reicht ein konventionelles OPG oft aus, um Risiken zu minimieren.
Röntgendiagnostik in der Implantologie ist definiert als der gezielte Einsatz bildgebender Verfahren zur Beurteilung des Kieferknochens vor, während und nach der Implantatversorgung. Ohne diese Diagnostik lässt sich weder die Knochenhöhe noch die Lage kritischer Strukturen wie des Nervus alveolaris inferior zuverlässig einschätzen. Moderne Verfahren reichen vom klassischen Orthopantomogramm, kurz OPG, bis zur digitalen Volumentomographie, bekannt als DVT oder CBCT. Gerade die DVT hat die Planung von Zahnimplantaten grundlegend verändert, weil sie dreidimensionale Daten liefert, die konventionelle Aufnahmen schlicht nicht zeigen können. Wer ein Implantat plant, sollte verstehen, welche Technik wann sinnvoll ist und warum die Wahl der Aufnahme direkt die Sicherheit des Eingriffs beeinflusst.
Welche Röntgentechniken werden in der Implantologie eingesetzt?
Zwei Verfahren dominieren die Röntgendiagnostik bei Zahnimplantaten: das OPG und die DVT. Beide liefern unterschiedliche Informationen und haben klar definierte Stärken und Grenzen.
OPG: die zweidimensionale Basisaufnahme
Das OPG, auch Panoramaschichtaufnahme genannt, zeigt den gesamten Kiefer auf einem einzigen Bild. Es liefert einen guten Überblick über Knochenhöhe, Zahnstatus und den groben Verlauf des Unterkiefernerven. Für Standardfälle mit ausreichend Knochen und klaren anatomischen Verhältnissen reicht das OPG als erste Orientierung aus. Konventionelles 2D-Röntgen hat jedoch eine entscheidende Schwäche: Es kann die vestibulo-orale Knochenbreite nicht darstellen. Das bedeutet, der Behandler sieht zwar, wie hoch der Knochen ist, aber nicht, wie breit er ist.
DVT: dreidimensionale Volumentomographie
Die DVT liefert hochauflösende dreidimensionale Bilder des Kiefers. DVT ermöglicht die Beurteilung von Knochenhöhe, Knochenbreite, Knochendichte sowie der exakten Lage des Nervus alveolaris inferior und der Kieferhöhle. Das ist ein qualitativer Sprung gegenüber dem OPG, denn erst mit diesen Daten lässt sich die Implantatposition millimetergenau festlegen. Die Kosten für eine DVT-Aufnahme liegen im Bereich von 150–350 Euro, wobei Erstattung und Abrechnung je nach Versicherung variieren.

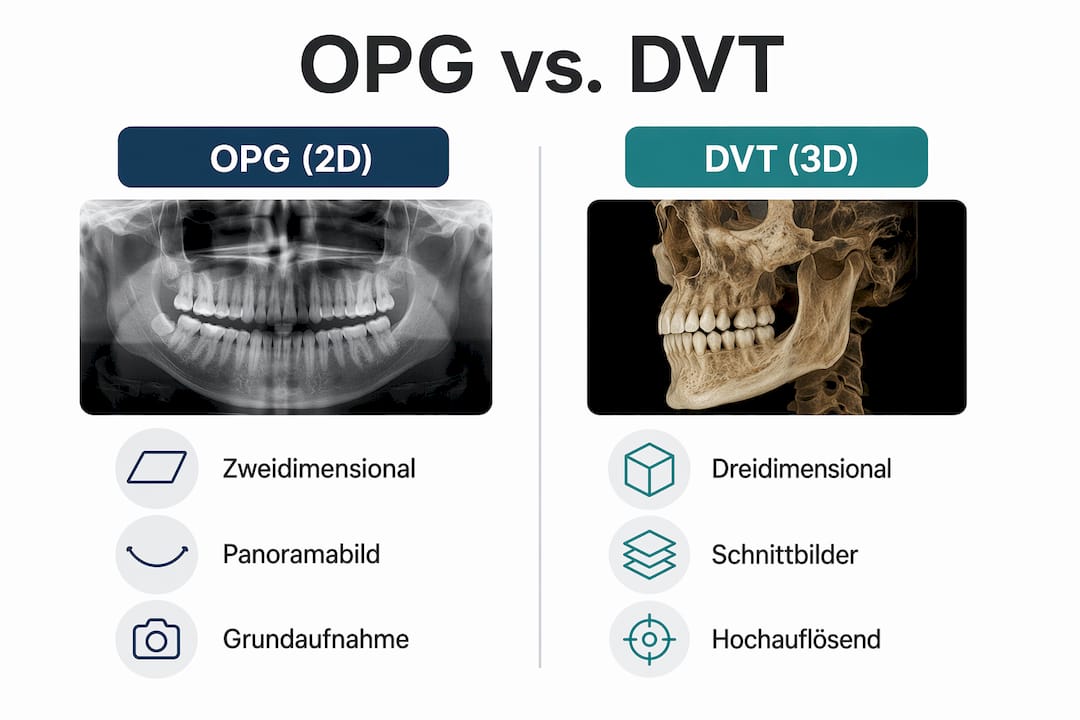

Vergleich OPG und DVT auf einen Blick
| Merkmal | OPG (2D) | DVT (3D) |
|---|---|---|
| Darstellung | Zweidimensional, Panorama | Dreidimensional, Schnittbilder |
| Knochenbreite sichtbar | Nein | Ja |
| Nervenlokalisation | Grob | Exakt |
| Strahlenbelastung | Gering | Höher als OPG |
| Kosten | Niedrig | 150–350 Euro |
| Typische Indikation | Standardfälle, Übersicht | Komplexe Fälle, Planung |
Wichtig ist: Beide Verfahren ergänzen sich. Das OPG bleibt die sinnvolle erste Aufnahme, die DVT kommt dann zum Einsatz, wenn mehr Detailwissen gebraucht wird.
Wann ist 3D-Röntgen sinnvoller als konventionelles Röntgen?
Nicht jede Implantatbehandlung braucht eine DVT. Nicht jede Implantation benötigt DVT, sondern besonders Fälle mit komplexen anatomischen Verhältnissen, reduzierter Knochenqualität oder mehreren geplanten Implantaten profitieren von der 3D-Diagnostik. Die Entscheidung folgt dem Prinzip: Indikation vor Technik.
Die S2k-Leitlinie empfiehlt DVT nur dann, wenn die klinische Fragestellung mit konventionellem Röntgen nicht ausreichend beantwortet werden kann. DVT ist also kein Routineverfahren, sondern ein gezieltes Werkzeug für definierte Situationen. Das schützt Patienten vor unnötiger Strahlenbelastung.
Konkrete Indikationen für DVT in der Implantologie:
- Enger Abstand zum Nervus alveolaris inferior: Wenn das OPG zeigt, dass der Nerv nah am geplanten Implantatbett liegt, muss die exakte Tiefe dreidimensional gemessen werden.
- Geplanter Knochenaufbau: Vor einer Augmentation muss das Volumen des fehlenden Knochens genau bekannt sein.
- Mehrere Implantate in einem Kiefer: Bei umfangreichen Versorgungen wie All-on-4 oder All-on-6 ist eine 3D-Planung des gesamten Kieferbogens unverzichtbar.
- Eingeschränkte Knochenbreite: Wenn das OPG Zweifel an der vestibulo-oralen Dimension lässt, klärt die DVT, ob ein Standardimplantat oder ein Schmalimplantat gesetzt werden kann.
- Nähe zur Kieferhöhle im Oberkiefer: Vor Implantaten im Seitenzahnbereich des Oberkiefers muss der Abstand zur Sinusmembran exakt bekannt sein.
Und wann reicht das OPG? In einfachen, eindeutigen Fällen mit ausreichend Knochen, klarer Anatomie und einem einzelnen Implantat in unkritischer Position ist das OPG eine sichere Basis. DVT steigert Aufwand und Kosten, liefert aber bei komplexen Fällen deutlich mehr Diagnosesicherheit.
Ein praktischer Vorteil der DVT wird oft übersehen: Sie kann zeigen, dass ein Knochenaufbau gar nicht nötig ist. DVT hilft zu beurteilen, ob ein kürzeres oder schmaleres Implantat den vorhandenen Knochen ausreichend nutzt, ohne dass ein aufwendiger Aufbau nötig wird. Das spart dem Patienten Zeit, Kosten und einen zusätzlichen Eingriff.
Profi-Tipp: Fragen Sie Ihren Behandler vor der DVT-Aufnahme gezielt, welche klinische Frage damit beantwortet werden soll. Eine gute Antwort zeigt, dass die Indikation klar ist. Bleibt die Antwort vage, ist das OPG möglicherweise ausreichend.
Wie unterstützt DVT die computergestützte Implantatplanung?
Die DVT ist nicht nur ein diagnostisches Werkzeug. Sie ist das Fundament des digitalen Planungsworkflows in der modernen Implantologie. Digitale Implantatplanung beruht darauf, dass DVT-Daten millimetergenau mit intraoralen Scans kombiniert werden, um chirurgische Schablonen herzustellen und Fehlplatzierungen stark zu reduzieren.
Der Ablauf in der Praxis folgt einem klaren Muster:
- DVT-Aufnahme des Kiefers: Die dreidimensionalen Bilddaten zeigen Knochen, Nerven und Nachbarstrukturen in allen Ebenen.
- Intraorale Abformung oder Scan: Ein 3D-Intraoralscanner erfasst die Zahnoberflächen und die Okklusion digital.
- Datenfusion: DVT-Daten und Scandaten werden in einer Planungssoftware übereinandergelegt. So entsteht ein vollständiges digitales Modell von Knochen und Zahnreihe.
- Virtuelle Implantatplanung: Der Behandler platziert das Implantat am Bildschirm, orientiert sich an prothetischen Zielen und prüft gleichzeitig den Sicherheitsabstand zu Nerv und Kieferhöhle.
- Herstellung der Bohrschablone: Aus den Planungsdaten wird ein individueller Surgical Guide gefräst oder gedruckt. Er führt den Bohrer beim Eingriff exakt in die geplante Position.
Die Kombination von DVT und intraoralen Scans ermöglicht eine prothetisch orientierte Planung, die weit über rein chirurgische Überlegungen hinausgeht. Das Implantat wird nicht nur dort gesetzt, wo Knochen ist, sondern dort, wo es die spätere Krone optimal trägt.
Das Ergebnis ist messbar. Die mittlere Abweichung bei navigiert gesetzten Implantaten liegt unter 1,4 mm. Das ist deutlich genauer als bei konventionellen Verfahren und reduziert das Risiko von Nervverletzungen erheblich. Für Patienten bedeutet das weniger Komplikationen, kürzere Heilungszeiten und vorhersehbarere ästhetische Ergebnisse.
Profi-Tipp: Fragen Sie in Ihrer Praxis, ob die DVT-Daten direkt in eine Planungssoftware wie coDiagnostiX oder Implant Studio importiert werden. Praxen, die diesen Workflow beherrschen, können Ihnen die geplante Implantatposition vor dem Eingriff am Bildschirm zeigen, was das Vertrauen in das Ergebnis deutlich stärkt.
Zahnarztslowenien setzt in Ljubljana genau diesen digitalen Workflow ein, kombiniert mit CAD/CAM-Technologie und 3D-Intraoralscannern. Die 3D-Implantatplanung verbindet diagnostische Sicherheit mit ästhetisch durchdachten Ergebnissen.
Welche rechtlichen Anforderungen gelten für DVT in der Praxis?
Der Betrieb eines DVT-Geräts ist in Deutschland und Österreich gesetzlich geregelt. Wer DVT-Aufnahmen anfertigt, braucht eine spezielle Fachkunde im Strahlenschutz. Das ist keine Empfehlung, sondern eine gesetzliche Pflicht.
Die DVT-Fachkunde ist gesetzlich vorgeschrieben und umfasst technische Grundlagen, Indikationsstellung, Strahlenschutz, Bildbefundung und praktische Übungen. Anbieter wie das ZFZ Stuttgart bieten zertifizierte Spezialkurse an, die mit einem Abschluss enden, der die Berechtigung zum Betrieb von DVT-Geräten nachweist. Ohne diesen Nachweis darf kein DVT-Gerät in Betrieb genommen werden.
Die wichtigsten rechtlichen Anforderungen im Überblick:
- Fachkundenachweis: Behandler und technisches Personal brauchen den zertifizierten Abschluss eines anerkannten DVT-Fachkundekurses.
- Rechtfertigende Indikation: Vor jeder DVT-Aufnahme muss schriftlich dokumentiert werden, warum die Aufnahme medizinisch notwendig ist und warum konventionelles Röntgen nicht ausreicht.
- Befundbericht: Jede DVT-Aufnahme muss schriftlich befundet und dokumentiert werden.
- Volumenwahl: Zu große DVT-Volumina ohne Indikation erhöhen die Strahlenbelastung unnötig. Es gilt: so viel Volumen wie nötig, so wenig wie möglich.
- Gerätewartung und Qualitätssicherung: Regelmäßige Konstanzprüfungen des DVT-Geräts sind vorgeschrieben.
Der rechtssichere Umgang mit DVT verlangt nicht nur fachkundige Aufnahme, sondern auch sorgfältige Dokumentation der rechtfertigenden Indikation. Praxen, die das konsequent umsetzen, schützen sowohl ihre Patienten als auch sich selbst vor rechtlichen Risiken. Für Patienten ist das ein klares Qualitätsmerkmal: Eine Praxis, die die Indikation dokumentiert, denkt vor dem Röntgen nach.
Wichtige Erkenntnisse
Röntgendiagnostik in der Implantologie erfordert die gezielte Wahl zwischen OPG und DVT, wobei die DVT bei komplexen Fällen durch dreidimensionale Daten, navigierte Chirurgie und rechtlich gesicherte Dokumentation die Implantatplanung entscheidend verbessert.
| Thema | Details |
|---|---|
| OPG als Basisaufnahme | Zeigt Knochenhöhe und Nervenverläufe, kann aber die Knochenbreite nicht darstellen. |
| DVT bei komplexen Fällen | Liefert 3D-Daten zu Breite, Dichte und Nervenlagen, unverzichtbar bei Augmentationen und mehreren Implantaten. |
| Digitaler Planungsworkflow | DVT-Daten kombiniert mit intraoralen Scans ermöglichen Bohrschablonen mit einer Abweichung unter 1,4 mm. |
| Indikation vor Technik | Leitlinien empfehlen DVT nur bei medizinischem Mehrwert, nicht als Routineaufnahme. |
| Rechtliche Pflichten | DVT-Fachkunde, rechtfertigende Indikation und Befunddokumentation sind gesetzlich vorgeschrieben. |
Meine Einschätzung zur Röntgendiagnostik in der Implantologie
Was mich in der täglichen Praxis am meisten beeindruckt, ist nicht die Technologie selbst. Es ist die Konsequenz, mit der gute Behandler die Indikation stellen, bevor sie überhaupt ans Gerät denken. Ich habe Fälle gesehen, in denen ein OPG vollkommen ausreichte und die DVT nur Kosten verursacht hätte. Und ich habe Fälle gesehen, in denen ohne DVT ein Implantat direkt auf den Nervus alveolaris inferior gesetzt worden wäre.
Der entscheidende Punkt ist folgender: Die DVT ist kein Allheilmittel und kein Statussymbol für eine moderne Praxis. Sie ist ein Werkzeug mit klar definiertem Einsatzbereich. Praxen, die das verstehen, setzen sie gezielt ein und erklären dem Patienten, warum. Das schafft Vertrauen.
Was ich Patienten immer empfehle: Fragen Sie aktiv nach dem Befundbericht Ihrer DVT-Aufnahme. Ein guter Behandler erklärt Ihnen, was er auf den Bildern gesehen hat, welche Knochenqualität vorliegt und wie das die Implantatwahl beeinflusst. Wer das nicht erklären kann oder will, hat die Aufnahme möglicherweise nicht vollständig ausgewertet.
Die Verbindung von DVT und digitalem Workflow ist doch der eigentliche Fortschritt der letzten Jahre. Nicht das Bild allein, sondern was man daraus macht, zählt. Eine schrittweise Implantatplanung auf Basis dieser Daten ist heute der Standard, an dem sich jede Praxis messen lassen sollte.
— Gorazd
Implantatplanung bei Zahnarztslowenien in Ljubljana
Zahnarztslowenien gehört in der Region zu den führenden Adressen für Implantatbehandlungen mit digitalem Planungsworkflow. Die Klinik in Ljubljana kombiniert DVT-gestützte Diagnostik mit 3D-Intraoralscannern und CAD/CAM-Technologie, um Implantate sicher und ästhetisch zu versorgen.
Ob Sie eine umfassende Versorgung mit All-on-4-Implantaten planen oder sich zunächst über die Möglichkeiten der Implantologie informieren möchten: Zahnarztslowenien bietet kostenlose Erstberatungen an, bei denen Ihre individuelle Situation besprochen und die passende diagnostische Vorgehensweise erklärt wird. Vertrauen entsteht durch Transparenz, und die beginnt mit dem richtigen Röntgenbild.
FAQ
Was zeigt ein OPG bei der Implantatplanung?
Das OPG zeigt den gesamten Kiefer in einer zweidimensionalen Übersicht, einschließlich Knochenhöhe und grobem Verlauf des Unterkiefernerven. Die Knochenbreite ist damit nicht beurteilbar.
Wann brauche ich vor einem Implantat eine DVT?
Eine DVT ist indiziert bei komplexen Knochenverhältnissen, geplantem Knochenaufbau, Nähe zu Nerv oder Kieferhöhle sowie bei mehreren Implantaten. Bei einfachen Standardfällen reicht das OPG oft aus.
Wie hoch ist die Strahlenbelastung bei einer DVT?
Die DVT erzeugt eine höhere Strahlenbelastung als das OPG. Deshalb gilt laut Leitlinien das Prinzip: DVT nur bei medizinisch begründeter Indikation und mit dem kleinstmöglichen Aufnahmevolumen.
Was ist eine Bohrschablone und wozu dient sie?
Eine Bohrschablone, auch Surgical Guide genannt, ist eine individuell gefertigte Führungsschiene, die auf Basis der DVT-Planung hergestellt wird. Sie führt den Bohrer beim Eingriff exakt in die vorher digital geplante Position und reduziert die Abweichung auf unter 1,4 mm.
Muss jede Praxis eine DVT-Fachkunde nachweisen?
Ja. Der Betrieb eines DVT-Geräts erfordert einen gesetzlich vorgeschriebenen Fachkundenachweis im Strahlenschutz, den Behandler durch zertifizierte Kurse erwerben müssen. Ohne diesen Nachweis ist der Betrieb nicht erlaubt.
